單模雷射光束整形元件

雷射高斯轉環形螺旋相位(Vortex)分布

1 / 1
我要詢價

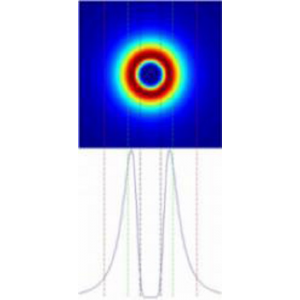

配置螺旋相位板(Spiral Phase Plate)在雷射光路中能將空間能量為高斯分部的雷射轉換為非常小的甜甜圈狀中空環形焦點，環形光斑中心的中空部分孔徑甚至可以小於繞射極限尺寸(Diffraction Limited Spot Size)，可應用在高解析顯微鏡、雷射光鉗、天文學、雷射銲接與切割、光蝕刻、量子光學等應用。。

螺旋相位板是一種獨特的光學器件，其結構完全由螺旋或螺旋相位階梯組成，其目的是控制透射光束的相位。拓撲電荷(topological charge)是指在繞射表面360°旋轉時蝕刻的2p個循環（即“樓梯”）的數量。較高的拓撲電荷的一個主要影響是渦旋光束的角動量增加了m倍。 另一個影響是環強度圖案的尺寸放大倍數m。

此元件以Fused Silica或ZnSe為基材，蝕刻繞射圖案，鍍上抗反射膜，可以勝任在高能量或高功率雷射的應用，且可以適合UV-IR各種不同波長的雷射。

此元件為搭配單模態(TEM00)的雷射使用，對於多模態雷射或需要較大尺寸的環形光，通常建議使用繞射式錐形鏡(Axicon)。

標準產品列表使用說明：

請先按此連結到標準產品列表
  1. 輸入左方Wavelength(λ)欄裡面的雷射波長與Focal Length(EFL)欄裡面的聚焦鏡焦距與Beam Diameter欄裡面的雷射光束直徑。
  2. 右方表格會依據剛輸入的參數列出相關標準產品。
  3. Element Size[mm]: 元件的尺寸
  4. Typical Efficiency[%]: 轉換效率
  5. Topological Charge: 相位從0度轉到360度為一個週期，欄內數字表示環形光內相位旋轉的週期數
  6. Out Ring Size[um]: 產生環形光的尺寸，Topological Charge越大，產生的環形光尺寸越大
