30mm籠式系統機構

30mm籠式立方體

1 / 1
我要詢價
產品說明

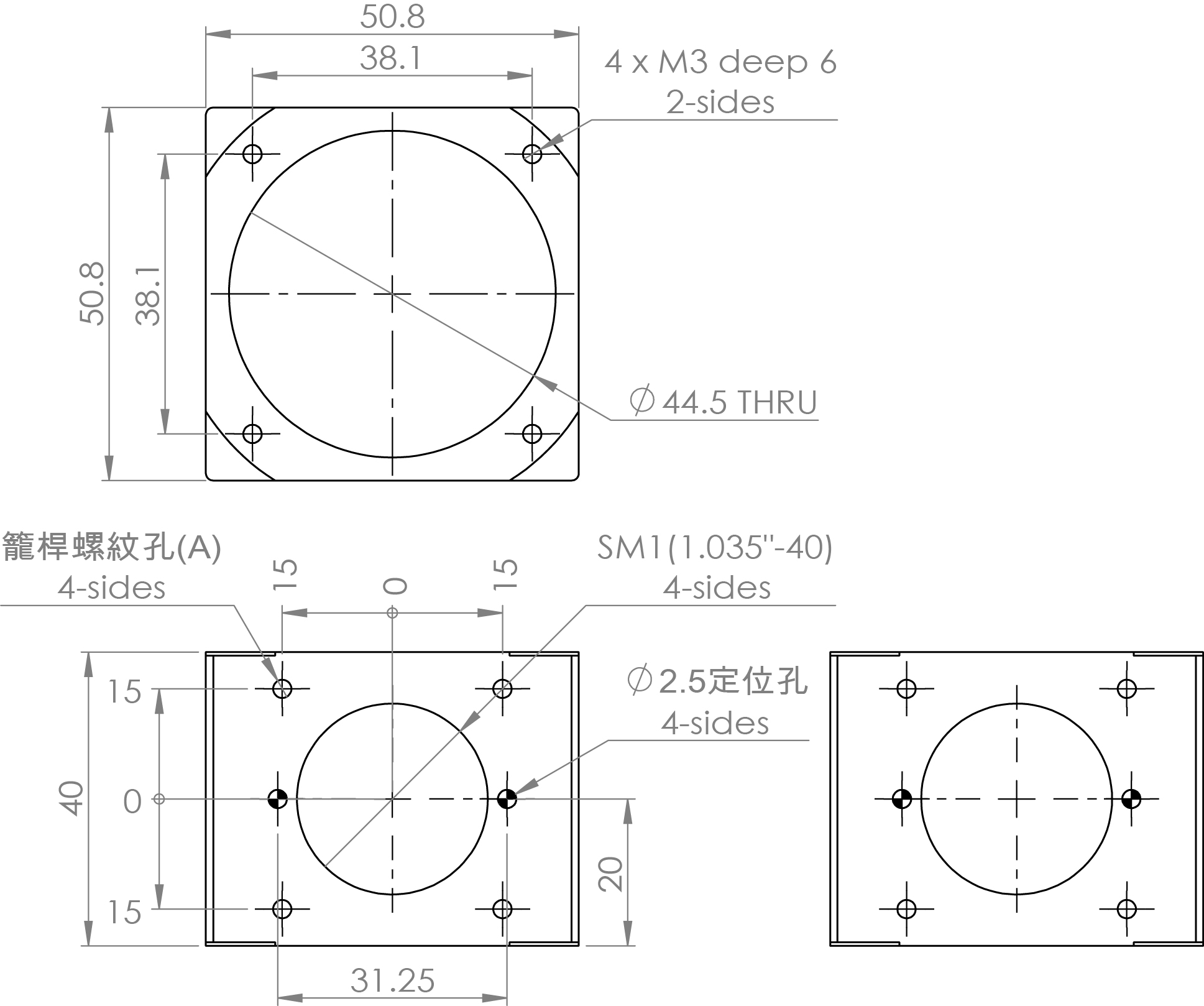

  • 用於30mm籠式系統；
  • 上下面都有Ø44.5mm的通孔；
  • 側面4面帶有SM1(1.035"-40)螺紋孔，可與鏡筒相容；
  • 側面帶Ø6mm的通孔，用於籠桿直通，可實現平移；
籠式立方體適合搭配反射鏡、分光鏡、分色鏡等光學元件，搭配籠桿可以將不同元件整合成光學次系統，便於光束調整，更換元件後的重現性高，封閉後有防塵的功效。

提供兩種設計，
一種四面帶螺紋孔(公制M3或英制#4-40)可以直接鎖籠桿。
一種兩面帶螺紋孔(公制M3或英制#4-40)可以直接鎖籠桿，另外兩面帶Ø6mm的通孔，可以讓兩種立方體可以直接接合。

四面螺孔型：

型號 籠桿螺紋孔(A)
CG30-CSM 公制M3
CG30-CS 英制#4-40



兩面螺紋孔+兩面6mm通孔型
型號 籠桿螺紋孔(A)
CG30-CSUM 公制M3
CG30-CSU 英制#4-40
